martes, 19 de marzo de 2019


Prácticas con Arduino



 CONTROL DEL TIEMPO DE ENCENDIDO Y APAGADO DE UN LED

Hemos hecho un montaje electrónico de un LED controlado con la placa Arduino, la cual hemos conectado al ordenador para poder controlar y modificar el tiempo de encendido y apagado de un Diodo LED.

Seguiremos el libro " Aprende Arduino en un fin de semana ".
las prácticas que realizaremos estarán orientadas para llegar a dos objetivos:

1. Controlar mediante un programa informática.
2. Control de una pinza robótica con un servomotor.


PROGRAMA UTILIZADO
Este programa enciende el LED durante 1 segundo y lo apaga durante otro segundo.
Utilizando ARDUINO IDE



#define LED 5

void setup()

{

  pinMode(LED,OUTPUT);

  digitalWrite(LED,LOW);



}



void loop()

{
  digitalWrite(LED,HIGH);
  delay(1000);
  digitalWrite(LED,LOW);
  delay(1000);
}

                                                         FOTOGRAFÍA















Práctica Número 2


secuencia de LEDS

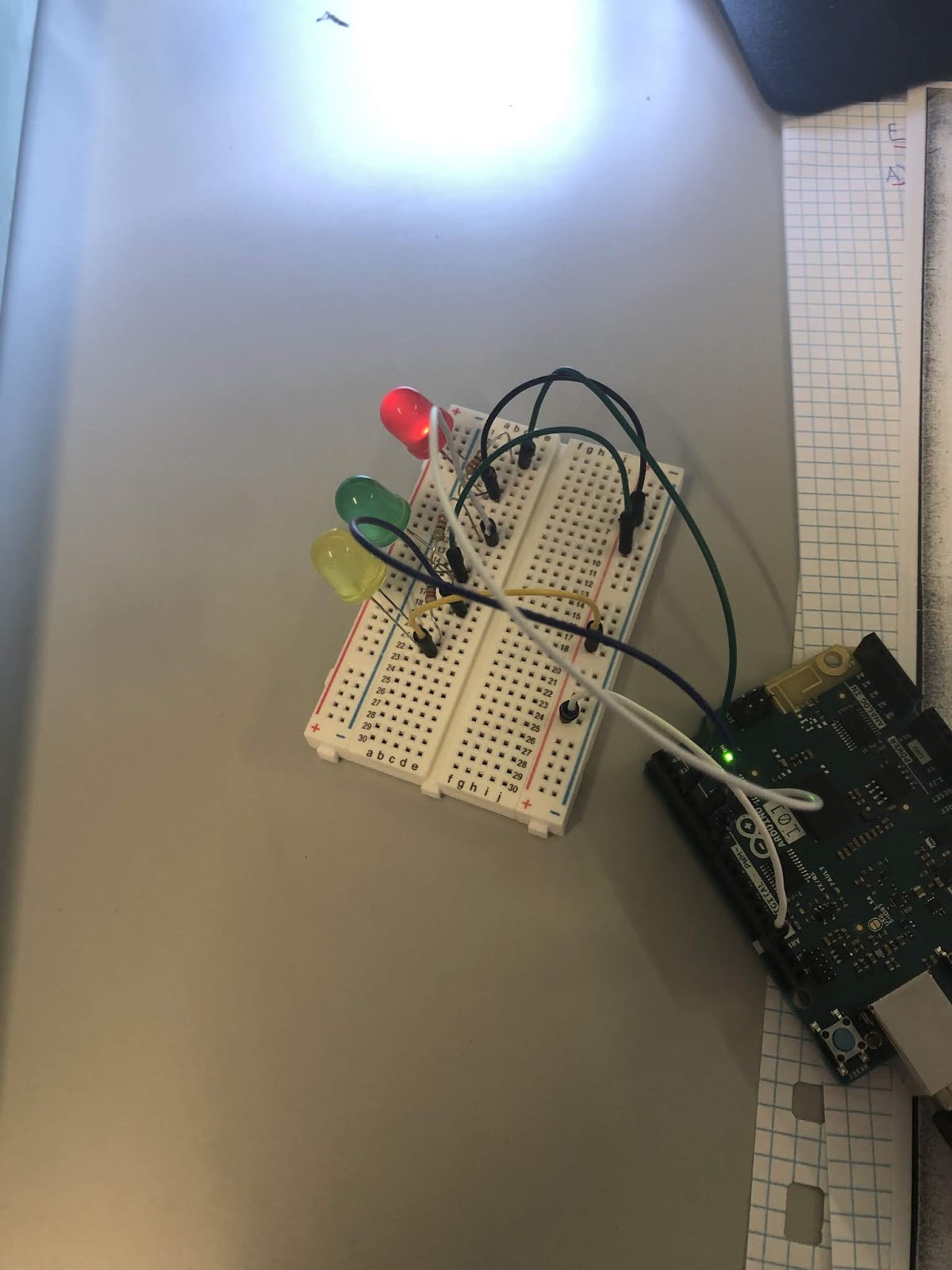

Hemos hecho un montaje electrónico de tres LEDS, uno rojo, uno amarillo y uno verde (imitando a un semáforo) controlado por la placa Arduino. Al conectar dicha placa al ordenador hemos podido controlar el tiempo de encendido y apagado e los tres LEDS (primero se encendía el rojo y al apagarse se encendía el siguiente y así hasta volver a empezar la secuencia).


PROGRAMA UTILIZADO
#define YELLOW 7
#define GREEN 5
#define RED 3

void setup()
{
pinMode(RED,OUTPUT);
pinMode(GREEN,OUTPUT);
pinMode(YELLOW,OUTPUT);
digitalWrite(RED,HIGH);
digitalWrite(GREEN,HIGH);
digitalWrite(YELLOW,HIGH);

}

void loop()
{
digitalWrite(RED,HIGH);
delay(1000);
digitalWrite(RED,LOW)
delay(1000);
digitalWrite(GREEN,HIGH);
delay(1000)
digitalWrite(GREEN,LOW);
delay(1000)
digitalWrite(YELLOW,HIGH);
delay(1000);
digitalWrite(YELLOW,LOW);
delay(1000);
}











modificación

Sobre esta práctica hemos hecho una variación que consiste en conseguir que los tres LEDS se enciendadn y se apaguen a la misma vez. hemos utilizado este programa:




#define YELLOW 7
#define GREEN 5
#define RED 3

void setup()
{
pinMode(RED,OUTPUT);
pinMode(GREEN,OUTPUT);
pinMode(YELLOW,OUTPUT);
digitalWrite(RED,HIGH);
digitalWrite(GREEN,HIGH);
digitalWrite(YELLOW,HIGH);

}

void loop()
{
digitalWrite(RED,HIGH);
digitalWrite(GREEN,HIGH);
digitalWrite(YELLOW,HIGH);
delay(1000);
digitalWrite(RED,LOW);
digitalWrite(GREEN,LOW);
digitalWrite(YELLOW,LOW);
delay(1000);
}




PRÁCTICA NÚMERO 3

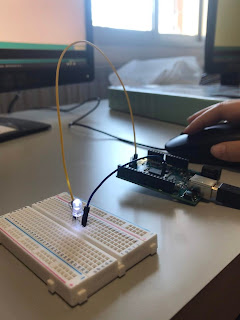

Hemos hecho un circuito digital con un LED RGB controlado mediante la placa de Arduino . Al conectarlo al ordenador tenemos la posibilidad de controlar el tiempo de encendido y de apagado del LED.

PROGRAMA UTILIZADO  (digital)
#define YELLOW 7
#define GREEN 5
#define RED 3

void setup()
{
pinMode(RED,OUTPUT);
pinMode(GREEN,OUTPUT);
pinMode(YELLOW,OUTPUT);
digitalWrite(RED,HIGH);
digitalWrite(GREEN,HIGH);
digitalWrite(YELLOW,HIGH);

}

void loop()
{
digitalWrite(RED,HIGH);
digitalWrite(GREEN,HIGH);
digitalWrite(YELLOW,HIGH);
delay(1000);
digitalWrite(RED,LOW);
digitalWrite(GREEN,LOW);
digitalWrite(YELLOW,LOW);
delay(1000);

}


FOTOGRAFÍA











MODIFICACIÓN  (analógico) GBR

#define RED 6
#define GREEN 5
#define BLUE 3
#define delayTime 20
void setup()
{

pinMode(GREEN,OUTPUT);
pinMode(BLUE,OUTPUT);
pinMode(RED,OUTPUT);
digitalWrite(GREEN,LOW);
digitalWrite(BLUE,LOW);
digitalWrite(RED,LOW);
}

void loop()
{
delay(1000);

for(int i=0;i<255;i +=1)
{
analogWrite(GREEN,i);
delay(delayTime);
}

digitalWrite(BLUE,LOW);
delay(1000);
for(int i=0;i<255;i+=1)
{
analogWrite(BLUE,i);
delay(delayTime);
}

digitalWrite(RED,LOW);

}



PRÁCTICA NÚMERO 5:

 MANEJO DE PULSADORES



introducción

Mediante esta práctica vamos a encender y apagar varios LEDS con un pulsador .
Si el pulsador se encuentra presionado (low) el LED verde se encenderá (el rojo estará apagado), en caso contrario, si no se encuentra presionado el LED encendido será el rojo y el verde el apagado.




#defineRED13
#defineGREEN 12
#defineBUTTON 4

void setup()
{
pinMode(RED,OUTPUT);
pinMode(GREEN,OUTPUT);
pinMode(BUTTON,OUTPUT);

}

void loop()
if(digitalReadBUTTON)== LOW)
}
digitalWrite(GREEN,LOW);
digitalWrite(RED,HIGH);
}
else
{
digitalWrite(RED,LOW);
digitalWrite(GREEN,HIGH);

}
}


modificación

Hemos cambiado el programa para producir un efecto igual al de un semáforo. Pulsando el botón se encendía el LED verde y al dejar de pulsarlo volvía a encenderse el LED rojo.


#define RED 13

#define GREEN 12

#define BUTTON 4


void setup()

{

pinMode(RED,OUTPUT);

pinMode(GREEN,OUTPUT);

pinMode(BUTTON,INPUT_PULLUP);

}

void loop()



if(digitalRead(BUTTON)== HIGH)

{

digitalWrite(GREEN,LOW);

digitalWrite(RED,HIGH);

}

else

{

digitalWrite(RED,LOW);

digitalWrite(GREEN,HIGH);

}

}




PRÁCTICA NÚMERO 6:

SEMÁFORO


PROGRAMA UTILIZADO

#define REDCARS 13
#define YELLOWCARS 12
#define GREENCARS 11
#define GREENPEDESTRIANS 10
#define REDPEDESTRIANS 9
#define SIGNAL 3
#define BUTTON 6

void setup()
{
pinMode(REDCARS,OUTPUT);
pinMode(YELLOWCARS,OUTPUT);
pinMode(GREENCARS,OUTPUT);
pinMode(REDPEDESTRIANS,OUTPUT);
pinMode(GREENPEDESTRIANS,OUTPUT);
pinMode(SIGNAL,OUTPUT);
pinMode(BUTTON,INPUT_PULLUP);

digitalWrite(REDCARS,LOW);
digitalWrite(YELLOWCARS,LOW);
digitalWrite(GREENCARS,HIGH);
digitalWrite(REDPEDESTRIANS,HIGH);
digitalWrite(GREENPEDESTRIANS,LOW);
digitalWrite(SIGNAL,LOW);

}

void loop()
{
  if(digitalRead(BUTTON)==LOW)
  {
digitalWrite(SIGNAL,HIGH);
delay(5000);
digitalWrite(YELLOWCARS,HIGH);
digitalWrite(GREENCARS,LOW);
delay(2000);
digitalWrite(YELLOWCARS,LOW);
digitalWrite(REDCARS,HIGH);
digitalWrite(SIGNAL,LOW);
digitalWrite(REDPEDESTRIANS,LOW);
digitalWrite(GREENPEDESTRIANS,HIGH);
delay(10000);
for(int i= 0;i<3;i++)
{
digitalWrite(GREENPEDESTRIANS,LOW);
delay(1000);
digitalWrite(GREENPEDESTRIANS,HIGH);
delay(1000);
}
digitalWrite(GREENPEDESTRIANS,LOW);
digitalWrite(REDPEDESTRIANS,HIGH);
digitalWrite(REDCARS,LOW);
digitalWrite(GREENCARS,HIGH);

}




}
